Зерновой состав (грансостав) песка: методика определения по ГОСТ 8735-88

Сущность метода

Зерновой состав песка определяется методом рассева на стандартных ситах.

Оборудование:

• Весы по ГОСТ 29329 или ГОСТ 24104.

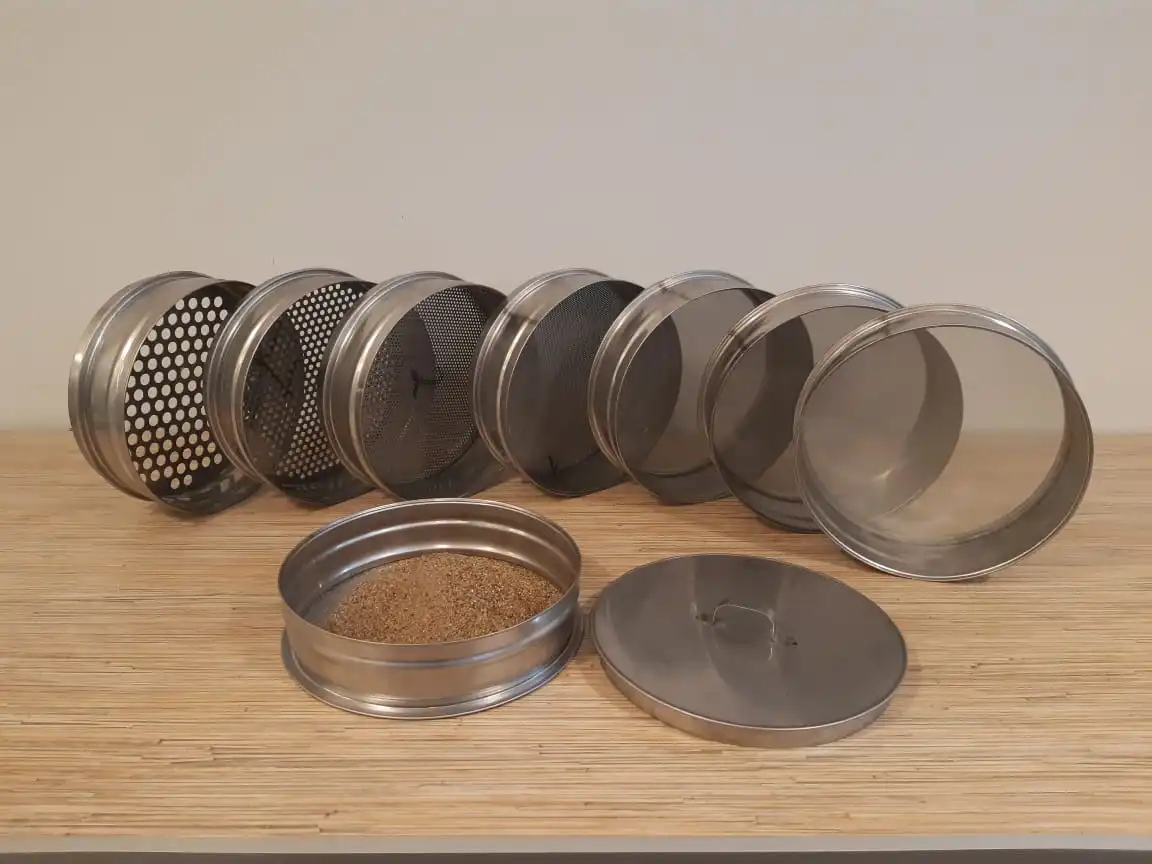

• Набор сит по ГОСТ 6613, а также сита с круглыми отверстиями диаметром 10, 5 и 2,5 мм.
• Сушильный шкаф.

Подготовка к испытанию

Аналитическая проба песка массой не менее 2000 г высушивается до постоянной массы.

Сита для определения грансостава песка: 10, 5, 2,5, 1,25, 0,63, 0,315, 0,16 мм.

Проведение испытания

1. Высушенную пробу песка просеивают через сита с отверстиями 10 и 5 мм.
2. Остатки на ситах взвешивают и рассчитывают содержание фракций гравия в песке:

• от 5 до 10 мм;
• свыше 10 мм.

Для расчета применяют формулы:

\[ Гр_{10} = \frac{m_{10}}{m} \times 100 \]

\[ Гр_5 = \frac{m_5}{m} \times 100 \]

где:

• m₁₀ – масса остатка на сите 10 мм, г;
• m₅ – масса остатка на сите 5 мм, г;
• m – масса пробы, г.

Из оставшейся части пробы (прошедшей через сито 5 мм) выделяют навеску (не менее 1000 г) для определения зернового состава песка.

Дополнительные условия

При геологоразведочных работах допускается предварительная промывка с последующим определением содержания пылевидных и глинистых частиц. Эти частицы включаются в массу фракций, проходящих через сито №016, и учитываются в общей массе навески. При массовых испытаниях допускается рассеивание навески песка (без гравийной фракции) массой 500 г после предварительной промывки и высушивания до постоянной массы.

Просеивание пробы песка

Подготовленную навеску песка (не менее 1000 г) просеивают через набор сит с №: 2,5; 1,25; 0,63; 0,315; 0,16. Просеивание выполняется механическим или ручным способом. Длительность определяется по следующим критериям:

• При ручном встряхивании в течение 1 минуты через сито проходит не более 0,1% общей массы навески.
• При механическом просеивании продолжительность устанавливается экспериментально.
• Окончание просеивания подтверждается отсутствием выпадения зерен при встряхивании сит над листом бумаги.

Определение зернового состава мокрым способом

1. Навеску помещают в сосуд с водой и выдерживают 24 часа.
2. После перемешивания и размокания глинистых частиц материал последовательно промывают через стандартный набор сит.
3. Остатки на каждом сите высушивают до постоянной массы, охлаждают и взвешивают.

Обработка результатов

Расчеты выполняются по формулам:

Частный остаток на каждом сите:

\[ a_i = \frac{m_i}{m} \times 100 \]

Полный остаток на каждом сите:

\[ A_i = a_1 + a_2 + … + a_n \]

где:

• m_i – масса остатка на данном сите, г;
• m – масса просеиваемой навески, г;
• a₁, a₂, … a_n – частные остатки на ситах.

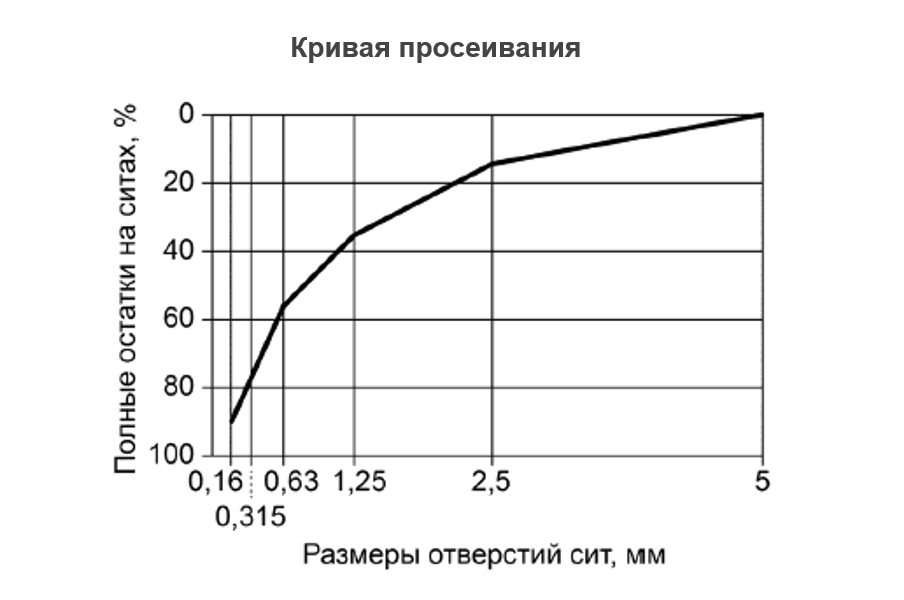

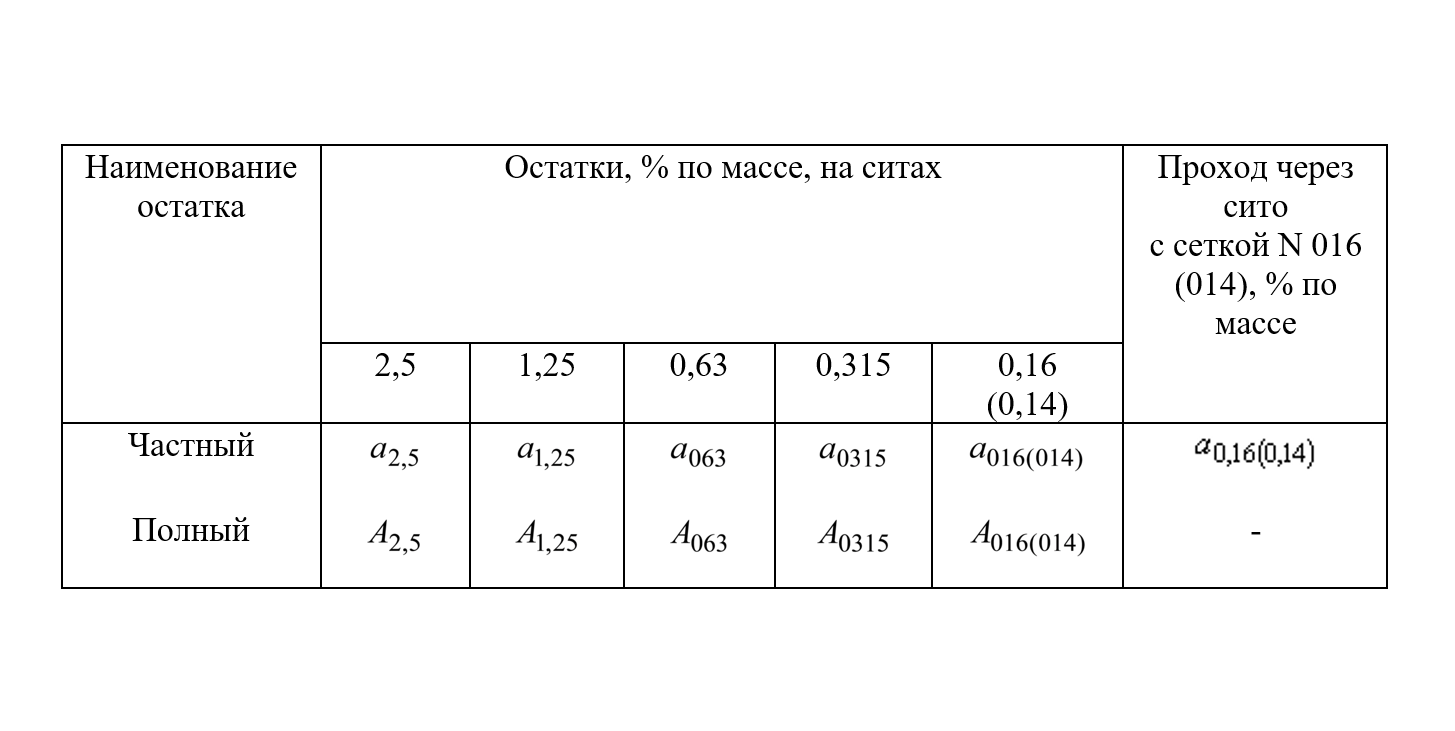

Результаты определения зернового состава песка оформляют в таблице или в виде графической кривой просеивания.

Требования к полному остатку на сите с сеткой № 063

Полный остаток песка на сите с сеткой N 063 должен соответствовать значениям, указанным в таблице 2.

Таблица 2 (в процентах по массе)

Группа песка	Полный остаток на сите с сеткой N 063
Повышенной крупности	св. 65 до 75
Крупный	св. 45 до 65
Средний	св. 30 до 45
Мелкий	св. 10 до 30
Очень мелкий	до 10
Тонкий	Не нормируется
Очень тонкий	Не нормируется

Примечание: по согласованию предприятия-изготовителя с потребителем в песке класса II допускается отклонение полного остатка на сите с сеткой N 063 от вышеуказанных не более чем на ±5%.

Требования к частным остаткам на ситах 10, 5 и менее 0,16 мм

Частный остаток на ситах с круглыми отверстиями диаметрами 10; 5 мм и содержание в песке зерен крупностью менее 0,16 мм не должны превышать значений, указанных в таблице 3. Для песков, применяемых в составе асфальтобетонных смесей, содержание зерен менее 0,16 мм не нормируется.

Таблица 3 (в процентах по массе)

Класс песка	Группа песка	Частный остаток на сите с круглыми отверстиями диаметрами		Содержание зерен крупностью
		10 мм	5 мм	Менее 0,16 мм
I	Повышенной крупности, крупный и средний	0,5	5	5
	Мелкий	0,5	5	10
II	Повышенной крупности	5	20	10
	Крупный и средний	5	15	15
	Мелкий и очень мелкий	0,5	10	20
	Тонкий и очень тонкий	Не допускается		Не нормируется
