Определение содержания комков глины в щебне

Методика определения содержания глины в комках в щебне (гравии) согласно ГОСТ 8269.0-97

Содержание глины в комках в щебне (гравии) определяется путем отбора из каждой фракции частиц, отличающихся пластичностью. Для этого используется специальное оборудование и соблюдается установленный порядок проведения испытаний.

Оборудование и материалы

Для проведения анализа применяются:

• Настольные циферблатные весы (по ГОСТ 29329) и лабораторные весы (по ГОСТ 24104);
• Сушильный шкаф;
• Сита с круглыми отверстиями диаметром 5 (3), 10, 20, 40 и 80 (70) мм;

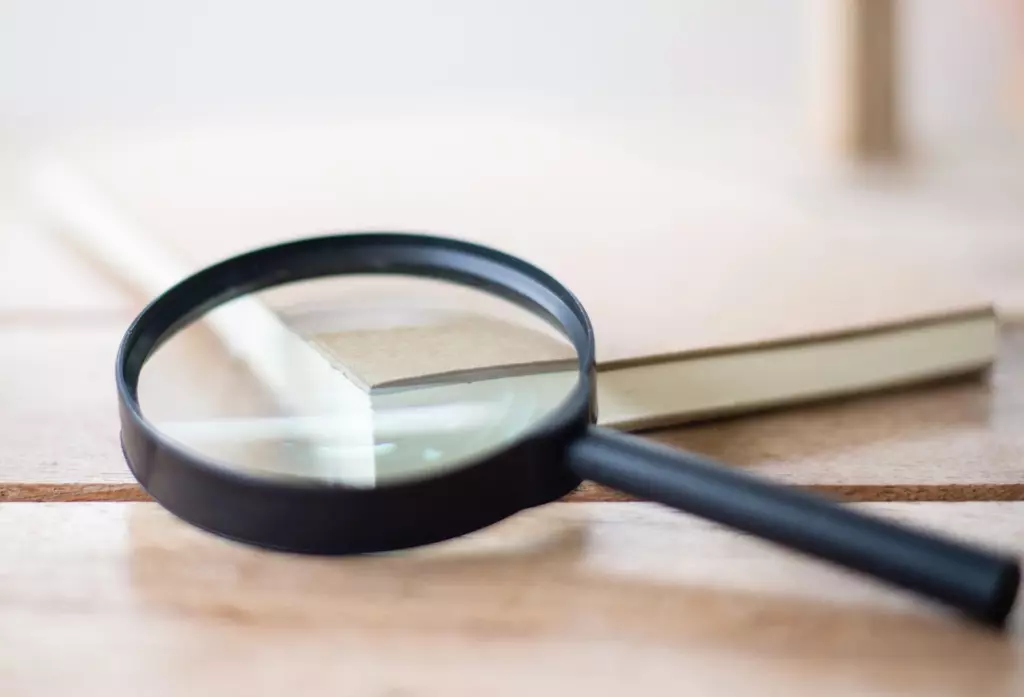

• Лупа.

Подготовка и проведение испытания

Аналитические пробы щебня (гравия) получают путем рассева лабораторной пробы с использованием стандартного набора сит. Также допускается использование остатков материала, полученных при определении зернового состава.

Каждую пробу высушивают до постоянной массы, затем равномерно распределяют тонким слоем на металлическом листе и увлажняют с помощью пипетки. Далее вручную или с помощью лупы из массы выделяют комки глины, которые отличаются пластичностью от зерен щебня (гравия).

Выделенные частицы глины высушивают до постоянной массы и взвешивают.

Обработка результатов

Содержание комков глины в пробе рассчитывается по формуле:

\[ \text{П}{гл}=\frac{m}{m_1} \times 100\% ,\, \]

• где m — масса глины в комках (высушенной до постоянной массы), кг;
• m₁​ — масса аналитической пробы щебня (гравия), кг.

Содержание комков глины в смеси фракций (например, 5-20) вычисляется в соответствии с установленными методическими указаниями. При определении показателя качества смеси фракций испытывают отдельно каждую фракцию и определяют средневзвешенное значение по формуле:

\[ Xc= \frac{x_1 a_1 + x_2 a_2 + x_3 a_3 + … + x_n a_n}{a_1 + a_2 + a_3 + … + a_n} \]

• где Xc​ — средневзвешенное значение показателя качества смеси;
• x₁​,x_2​,x₃​,…,x_n​ — значения определяемого показателя для каждой фракции;
• a_1​,a₂​,a_3​,…,a_n​ — содержание соответствующей фракции в смеси (%).

Пример расчета

Для примера рассчитаем средневзвешенное содержание глины в комках в смеси фракций 5-20 мм.

Дано:

• фракция 5–10 мм: x₁ = 0,3 % — содержание глины, содержание в смеси a₁ = 40 %;
• фракция 10–20 мм: x₂ = 0,2 % — содержание глины, содержание в смеси a₂ = 60 %.

Расчет:

\[ Хc=\frac{(0,3 \times 40) + (0,2 \times 60)}{40 + 60} \]

\[ Хc=\frac{12 + 12}{100} = \frac{24}{100} = 0,24\% \]

Ответ:

Средневзвешенное содержание глины в смеси фракций 5–10 мм и 10–20 мм составляет 0,24%.

Допуски по ГОСТ 8267-93

Содержание глины в комках в щебне (гравии) регламентируется ГОСТ 8267-93 и зависит от вида горной породы и марки материала по дробимости. Допустимые значения приведены в таблице ниже:

Вид материала и марка по дробимости	Максимальное содержание глины в комках, % по массе, не более
Щебень из изверженных, осадочных и метаморфических пород марок:
400 и выше	0,25
300, 200	0,5
Щебень из гравия и гравий марок:
1000, 800, 600, 400	0,25
Щебень из валунов марок:
1200, 1000, 800, 600	0,25

Эти нормы установлены для обеспечения качества и долговечности строительных материалов.
